硬质合金模具用材/Carbide plates for molds

正信公司生产的模具用材根据客户的需求,生产出耐磨性好、抗冲击力强多种牌号硬质合金模具板块(大块)、有孔圆柱、各种形状的冲压件等,用于制造各类合金件模具及大型冲压模具。广泛用于电子行业、IC行业、LED引线框架、EI硅钢片等。



For carbide molds, our company process according to client's requirements. Molds can be custom made. We have a variety of grades with Good wear resistant, shock resistant carbide plate, with cylindrical hole, stamping parts of various shapes, alloy molds for the manufacture of various types and large stamping dies. Widely used in electronic industry, IC industry, LED Lead Frame, EI Silicon Steel etc.



   推荐牌号Recommended gradesZK35ZK35FZK20ZK40

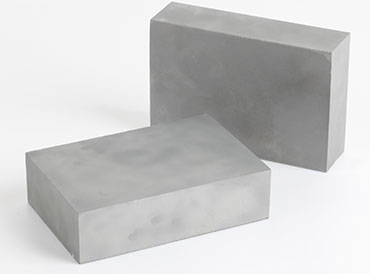

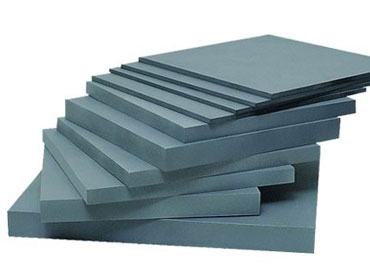

  1. 硬质合金板材(大块)的常用规格-Standard sizes of Carbide plates for Molds:



型号Item no.
L×W mm

厚度mm
H

公差tolerance

长L mm

宽W mm

厚H mm

100×60

10~60

L×±1.5%

W×±2.5%

H×±2.5%

100×100

10~60

120×60

10~60

120×120

6~50

150×100

6~50

150×150

6~40

200×200

6~30

300×200

6~20

300×300

6~20

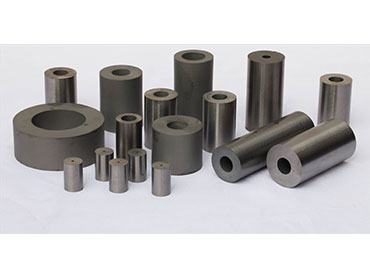

  1. 硬质合金冷镦模芯常用规格-Carbide Cold Punch Standard Size



型 号
Item no.

直径
D

内孔
d

高度
H

公差tolerance

D

d

H

D10×d

10

1.0~3

15~50

D×+3%

d×-3%

H×+3%

D12×d

12

1.5~5

D14×d

14

1.5~5

20~60

D16×d

16

2~6

D18×d

18

2~6

25~75

D20×d

20

5~8

D22×d

22

5~8

30~90

D24×d

24

6~10

D26×d

26

6~10

40~90

D28×d

28

6~12

D30×d

30

6~12

D32×d

32

8~13

D35×d

35

8~13

D36×d

36

10~13

D40×d

40

10~15

D45×d

45

12~18

20~60

D50×d

50

15~20

D55×d

55

15~20

D60×d

60

20~25



*如需特殊模芯,可来图来样订购。
*For any other sizes or odd sizes, We are able to custom made-according to clients' requirements or according to clients' drawings.
